اسیلوسکوپ چیست و چرا در دنیای الکترونیک اهمیت دارد؟
اسیلوسکوپ یکی از ابزارهای حیاتی در دنیای الکترونیک و برق است که به مهندسان، تکنسینها و دانشجویان این امکان را میدهد تا سیگنالهای الکتریکی را به صورت گرافیکی مشاهده کنند. به زبان ساده، اسیلوسکوپ سیگنالهای الکتریکی را به نمودار تبدیل میکند و تغییرات ولتاژ در طول زمان را نمایش میدهد. این ابزار نه تنها در تعمیرات و عیبیابی مدارهای الکترونیکی کاربرد دارد، بلکه در طراحی و توسعه سیستمهای پیچیده نیز نقش کلیدی ایفا میکند.
کاربردهای اسیلوسکوپ
اسیلوسکوپها در زمینههای مختلف کاربرد دارند:
- تست و عیبیابی مدارها: با استفاده از اسیلوسکوپ میتوان سیگنالها را تحلیل کرده و مشکلات مدار را به سرعت پیدا کرد.
- آزمایش و آموزش: در آزمایشگاههای آموزشی و دانشگاهها، اسیلوسکوپ به دانشجویان کمک میکند تا رفتار واقعی سیگنالها را ببینند.
- کنترل کیفیت و تولید: در کارخانههای تولید قطعات الکترونیکی، اسیلوسکوپ برای بررسی کیفیت عملکرد محصولات استفاده میشود.
- طراحی مدارهای دیجیتال و آنالوگ: مهندسان برای اطمینان از صحت عملکرد مدارها، از اسیلوسکوپ برای مشاهده شکل موج و فرکانس سیگنالها بهره میبرند.
اجزای اصلی
یک اسیلوسکوپ معمولی شامل بخشهای زیر است:
- صفحه نمایش (Display): جایی که شکل موجها و سیگنالها به صورت گرافیکی نمایش داده میشوند.
- ورودی (Input): کابل پروب که سیگنالها از مدار به اسیلوسکوپ منتقل میشوند.
- کنترلها و دکمهها: تنظیم مقیاس زمان، دامنه، موقعیت سیگنال و سایر تنظیمات برای مشاهده دقیق شکل موج.
- منبع تغذیه: برای روشن شدن دستگاه و تامین انرژی مدار داخلی اسیلوسکوپ.
انواع اسیلوسکوپ
اسیلوسکوپها با توجه به تکنولوژی، قابلیتها و کاربرد به چند نوع اصلی تقسیم میشوند. هر نوع ویژگیها و مزایای خاص خود را دارد و بسته به نیاز کاربر انتخاب میشود.
- اسیلوسکوپ آنالوگ (Analog Oscilloscope):

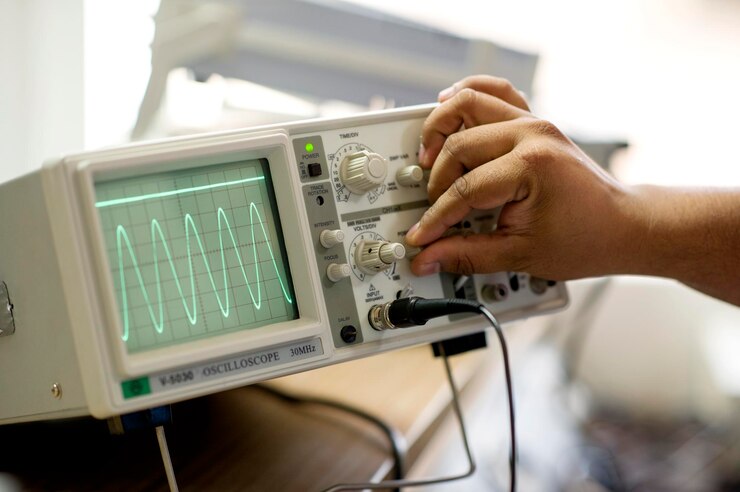

اسیلوسکوپهای آنالوگ سیگنالهای ورودی را به صورت مستقیم روی صفحه CRT (Cathode Ray Tube) نمایش میدهند. این نوع اسیلوسکوپها سرعت پاسخ بالایی دارند و تغییرات سریع سیگنالها را بدون تأخیر نشان میدهند. معمولاً برای آموزش در دانشگاهها، آزمایشگاههای آموزشی و مدارهای ساده آنالوگ استفاده میشوند. از مزایای اسیلوسکوپ آنالوگ میتوان به نمایش لحظهای شکل موج و هزینه پایینتر نسبت به مدلهای دیجیتال اشاره کرد. اما این نوع محدودیتهایی هم دارد؛ مثلاً امکان ذخیرهسازی دادهها، پردازش پیچیده و آنالیز پیشرفته سیگنالها را ندارد. - اسیلوسکوپ دیجیتال (Digital Oscilloscope):
اسیلوسکوپ دیجیتال دادههای ورودی را به سیگنالهای دیجیتال تبدیل میکند و روی نمایشگر LCD یا LED نشان میدهد. این نوع اسیلوسکوپها قابلیت ذخیره، تحلیل و پردازش سیگنالها را دارند و میتوانند شکل موجهای پیچیده و طولانی را با دقت بالاتر نمایش دهند. اسیلوسکوپهای دیجیتال معمولاً ویژگیهایی مانند اندازهگیری اتوماتیک ولتاژ و فرکانس، ذخیره دادهها، اتصال به کامپیوتر و نمایش چند کاناله را ارائه میدهند. این قابلیتها باعث شدهاند که دیجیتالها ابزار اصلی مهندسان حرفهای و تکنسینها برای آزمایش و عیبیابی مدارهای صنعتی و تحقیقاتی باشند. - اسیلوسکوپ مختصات ترکیبی (Mixed-Signal Oscilloscope – MSO):
این نوع اسیلوسکوپ ترکیبی از اسیلوسکوپ آنالوگ و دیجیتال است و به کاربر اجازه میدهد تا هم سیگنالهای آنالوگ و هم دیجیتال را به صورت همزمان مشاهده و تحلیل کند. اسیلوسکوپهای مختصات ترکیبی برای مهندسان الکترونیک و طراحان مدارهای پیچیده دیجیتال-آنالوگ بسیار مناسب هستند، زیرا امکان سنکرون کردن چندین سیگنال، بررسی تداخلها و تحلیل زمانبندی دقیق مدارها را فراهم میکنند. این مدلها معمولاً در طراحی میکروکنترلرها، سیستمهای ارتباطی و پردازش دادههای دیجیتال کاربرد دارند. - اسیلوسکوپ دستی (Handheld Oscilloscope):
اسیلوسکوپهای دستی جمع و جور و قابل حمل هستند و به تکنسینها امکان میدهند در محیطهای میدانی و شرایط غیرآزمایشگاهی به راحتی مدارها را تست کنند. این نوع اسیلوسکوپها معمولاً دارای باتری داخلی، صفحه نمایش لمسی یا LCD، و قابلیت ثبت دادهها برای بررسی بعدی هستند. کاربرد اصلی آنها در تعمیر و نگهداری تجهیزات صنعتی، خودرو و سیستمهای الکترونیکی نصبشده در محل است. گرچه دقت و امکانات پیشرفته اسیلوسکوپهای دستی ممکن است به اندازه مدلهای دیجیتال رومیزی نباشد، اما برای عیبیابی سریع و حمل آسان بسیار مناسب هستند. - اسیلوسکوپ PC-Based (کامپیوتری):
این نوع اسیلوسکوپ به جای داشتن صفحه نمایش مستقل، به کامپیوتر متصل میشود و از طریق نرمافزار، سیگنالها را نمایش و تحلیل میکند. این مدلها معمولاً قیمت کمتری نسبت به اسیلوسکوپهای دیجیتال رومیزی دارند و امکان ذخیرهسازی و تحلیل دادهها با نرمافزارهای پیشرفته را فراهم میکنند. استفاده از این نوع اسیلوسکوپ در آزمایشگاهها، تحقیق و توسعه و پروژههای دانشجویی رایج است.
در بسیاری از پروژههای صنعتی، انتخاب تجهیزات الکترونیکی تنها بخشی از مسیر است. هماهنگی این تجهیزات با متریالهای ساختمانی و سطحهای مقاوم نیز اهمیت بالایی دارد. اگر نیاز داری درباره ویژگی یک نمونه سنگ پرکاربرد در پروژههای مهندسی بیشتر بدانی، میتوانی این مطلب را هم ببینی.
نکات مهم در خرید اسیلوسکوپ
اگر قصد خرید اسیلوسکوپ دارید، بهتر است نکات زیر را مد نظر قرار دهید:
- فرکانس باند (Bandwidth): باند فرکانسی باید مطابق نیاز شما باشد. هر چه باند بیشتر باشد، سیگنالهای با فرکانس بالا را دقیقتر نمایش میدهد.
- نرخ نمونهبرداری (Sampling Rate): نرخ نمونهبرداری بالاتر باعث دقت بیشتر در نمایش شکل موج میشود.
- تعداد کانالها: بسته به نیاز، انتخاب کنید که اسیلوسکوپ چند کاناله باشد.
- حافظه داخلی و قابلیت ذخیرهسازی: برای تحلیلهای بعدی و ثبت دادهها، داشتن حافظه داخلی مفید است.
- نوع نمایشگر: LCD، LED یا CRT؛ بسته به نوع کاربری و محیط کاری انتخاب میشود.
مزایای استفاده از اسیلوسکوپ
استفاده از اسیلوسکوپ مزایای متعددی دارد و به همین دلیل، این ابزار به یک جزء حیاتی در جعبه ابزار هر مهندس یا تکنسین تبدیل شده است. با دیدن شکل موجها و تحلیل سیگنالها، نه تنها مشکلات مدار سریعتر شناسایی میشوند، بلکه درک عمیقتری از عملکرد سیستمها به دست میآید.
- تشخیص سریع مشکلات:
تصور کنید مدار شما به درستی کار نمیکند و نمیدانید مشکل از کجاست. آن با نمایش لحظهای سیگنالها به شما امکان میدهد مشکل را به سرعت پیدا کنید. برای مثال، در یک برد الکترونیکی، اگر ولتاژ یک سنسور درست ارسال نشود، با نگاه کردن به شکل موج آن در اسیلوسکوپ، دقیقاً مشخص میشود که مشکل از اتصال، قطعه یا نویز محیطی است. این قابلیت باعث میشود از آزمون و خطای طولانی و صرف هزینههای اضافی جلوگیری شود. - تحلیل دقیق:
اسیلوسکوپها به شما اجازه میدهند پارامترهای مختلف سیگنال را با دقت اندازهگیری کنید؛ مانند ولتاژ، فرکانس، پهنای پالس، شیفت فاز و حتی نوسانات غیرمنتظره. این تحلیل دقیق به شما کمک میکند تا عملکرد مدار را بهتر درک کنید و تغییرات کوچک که ممکن است باعث خرابی سیستم شوند را قبل از بروز مشکل شناسایی کنید. به عنوان مثال، در مدارهای صوتی، کوچکترین اعوجاج ولتاژ میتواند کیفیت صدا را کاهش دهد، اما با آن به راحتی قابل تشخیص است. - صرفهجویی در زمان و هزینه:
با استفاده از اسیلوسکوپ، بسیاری از مشکلات در مراحل اولیه شناسایی میشوند، بنابراین نیازی به تعویض قطعات بیجهت یا صرف زمان زیاد برای پیدا کردن خطا نیست. این ابزار به شما کمک میکند قبل از اینکه مشکل کوچک به خرابی بزرگ تبدیل شود، اقدام لازم را انجام دهید. در پروژههای صنعتی، این صرفهجویی در زمان و هزینه میتواند تفاوت بین موفقیت و شکست یک محصول باشد. - امکان آموزش عملی و یادگیری عمیق:
یکی از جذابترین مزایای اسیلوسکوپ، کاربرد آن در آموزش و یادگیری است. دانشجویان و مبتدیان میتوانند با مشاهده واقعی شکل موجها، مفاهیم تئوری مانند AC و DC، فرکانس، نویز و پالسها را به صورت عملی تجربه کنند. این تجربه عملی باعث میشود یادگیری مفاهیم پیچیده برق و الکترونیک آسانتر و جذابتر شود. برای مثال، وقتی یک دانشجو تغییر شکل موج یک سیگنال دیجیتال را با پروب اسیلوسکوپ مشاهده میکند، رابطه بین تئوری و عملکرد واقعی سیستم را به صورت ملموس درک میکند. - امکان رصد رفتار سیستم در شرایط واقعی:
یکی دیگر از مزایای آن این است که میتوان رفتار مدار را در شرایط واقعی و در حین کار سیستم مشاهده کرد. این ویژگی در پروژههای پیشرفته، مانند رباتیک، اتوماسیون صنعتی و مخابرات بسیار ارزشمند است. به کمک اسیلوسکوپ میتوان فهمید که یک مدار در دنیای واقعی چگونه رفتار میکند و چه تغییراتی لازم است تا عملکرد بهینه حاصل شود. - پیشبینی و جلوگیری از خرابیهای آینده:
با تحلیل سیگنالها و نوسانات آنها، اسیلوسکوپ به شما کمک میکند مشکلات بالقوه را قبل از وقوع خرابی جدی شناسایی کنید. این کاربرد در تجهیزات حساس و گرانقیمت بسیار ارزشمند است، زیرا از توقف تولید یا آسیب به قطعات گرانقیمت جلوگیری میکند.
چگونه با اسیلوسکوپ کار کنیم؟
کار با اسیلوسکوپ ساده است، اما نیاز به دقت دارد:
- اتصال پروب: ابتدا پروب اسیلوسکوپ را به نقطه مورد نظر مدار وصل کنید.
- تنظیم مقیاس زمان و ولتاژ: بسته به سرعت تغییر سیگنال و دامنه آن، مقیاسها را تنظیم کنید.
- مشاهده شکل موج: سیگنال به صورت گرافیکی روی صفحه نمایش داده میشود.
- آنالیز سیگنال: با استفاده از نشانگرها و ابزارهای اندازهگیری، ولتاژ، فرکانس و سایر پارامترها را بررسی کنید.
در پروژههای عملی
اسیلوسکوپ در پروژههای عملی کاربرد گستردهای دارد. به عنوان مثال:
- بررسی عملکرد سنسورها در مدارهای رباتیک
- عیبیابی مدارات صوتی و مخابراتی
- تحلیل سیگنالهای دیجیتال در میکروکنترلرها
- تست و کنترل کیفیت بردهای الکترونیکی
این کاربردها نشان میدهد که آن تنها یک ابزار اندازهگیری نیست، بلکه نقش حیاتی در طراحی و توسعه فناوریهای نوین دارد.
جمعبندی
اسیلوسکوپ ابزاری است که هم برای مبتدیان و هم برای حرفهایها ضروری است. با مشاهده شکل موجها، تحلیل دقیق سیگنالها و تشخیص سریع مشکلات، اسیلوسکوپ کار مهندسان، تکنسینها و دانشجویان را بسیار آسانتر میکند. اگر به دنبال ابزار قابل اعتماد برای تحلیل مدارهای الکترونیکی هستید، انتخاب آن با کیفیت و مناسب کاربری شما میتواند تفاوت بزرگی ایجاد کند.
