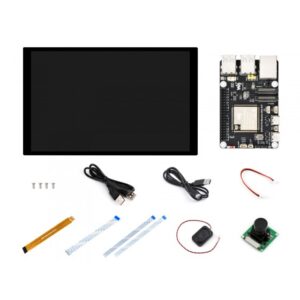

کیت توسعه ESP32-P4-MODULE-DEV-KIT-C
20,817,700 تومان
DRV5032DUDBZT
48,846 تومان - 81,410 تومان
تمامی قطعات الکترونیکی تامین شده توسط اسپارکی اورجینال و با تاریخ تولید جدید، دارای ضمانت و گارانتی اصالت می باشند (درصورت وجود مشکل و یا غیر اورجینال بودن میتوانید قطعه را مرجوع کنید)
شرایط ارسال کالا
MA730GQ-Z
Board Mount Hall Effect/Magnetic Sensors 14-bit, digital, contactless angle sensor with ABZ incremental and PWM output
ویژگی های محصول
302,380 تومان
🔹 معرفی سنسور MA730GQ-Z
MA730GQ-Z یک سنسور موقعیت زاویهای (Magnetic Rotary Position Sensor) با تکنولوژی AMR (Anisotropic Magneto-Resistive) از برند Monolithic Power Systems (MPS) است. این ماژول قابلیت اندازهگیری دقیق زاویه با استفاده از میدان مغناطیسی را دارد و برای سیستمهای کنترل حرکتی و روباتیک گزینهای ایدهآل محسوب میشود.
• سنسور زاویه دیجیتال مغناطیسی بدون تماس
این سنسور، زاویه چرخش یک آهنربای دائمی (معمولاً سیلندر مغناطیسی) را در بازه ۰–۶۰،۰۰۰ دور بر دقیقه با دقت بالا شناسایی میکند.
• رزولوشن بالا – 14 بیت
امکان اندازهگیری دقیق زاویه و تولید خروجیهای دیجیتال، مانند SPI، ABZ و PWM را فراهم میسازد.
• خروجیهای چندگانه
• خروجی دیجیتال SPI برای خوانش زاویه و تنظیمات
• خروجی ABZ با رزولوشن 12 بیت و امکان تنظیم تعداد پالسها در هر دور (1 تا 1024)
• خروجی PWM با رزولوشن 14 بیت برای کاربردهای سادهتر یا سینگالسازی آنالوگگونه
• حافظه داخلی غیر فرّار (NVM)
جهت ذخیره پیکربندیهایی مانند زاویه صفر مرجع، تنظیمات ABZ، و آستانه تشخیص میدان مغناطیسی برای کاربردهای تشخیص وضعیت یا تشخیص موقعیتهای نامعمول
• پایداری و عمر طولانی
با فناوری بدون تماس (contactless) برای دوام بهتر، و کارایی در دمای وسیع از -40 تا +125 °C
• مشخصات فنی بارز
• ولتاژ تغذیه: حدود 3.3 V (محدوده عملیاتی 3.0 تا 3.6 V)
• جریان مصرفی: حدود 12 mA
• توان تلفاتی: حدود 2 W
• بستهبندی: QFN-16 با ابعاد 3 × 3 mm
⚡ ویژگیها و مشخصات فنی
🔹 محدوده اندازهگیری: 0 تا 360 درجه مطلق (Absolute Angle)
🔹 دقت بالا: تا 12 بیت رزولوشن
🔹 رابط خروجی:
-
PWM
-
ABI Quadrature
-
SPI / I²C
🔹 سرعت نمونهبرداری بالا برای کاربردهای سریع
🔹 مقاوم در برابر نویز و تداخل مغناطیسی
🔹 ولتاژ تغذیه: 3.3V تا 5V
🔹 پکیج: QFN-16 کوچک و کمحجم
🎯 کاربردهای سنسور MA730GQ-Z
✅ سیستمهای کنترل موتورهای BLDC و PMSM
✅ رباتیک و سیستمهای موقعیتیاب
✅ تجهیزات صنعتی و اتوماسیون
✅ انکودرهای مغناطیسی جایگزین اپتیکال
✅ فرمانپذیری دقیق در پرینترها و CNC
🏆 مزایا
-
بدون تماس مکانیکی → افزایش طول عمر
-
مقاوم در برابر گردوغبار و آلودگی نسبت به انکودرهای نوری
-
دقت و پایداری بالا در اندازهگیری زاویه
-
پشتیبانی از چندین رابط خروجی برای سازگاری با سیستمهای مختلف
-
طراحی جمعوجور برای کاربردهای Embedded
