T80-2 MICROMETALS

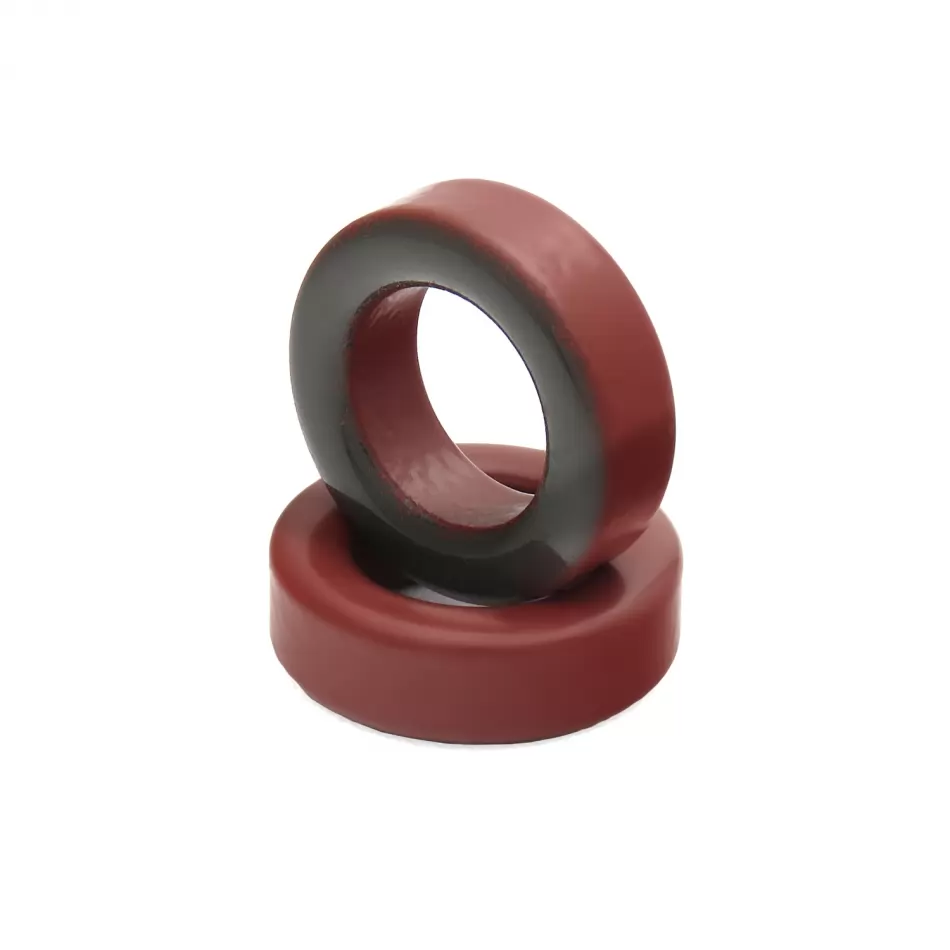

هسته حلقوی T80-2 Micrometals (Iron Powder Core)
هسته مغناطیسی T80-2 از نوع پودر آهن (Type 2) با نفوذپذیری پایین (µᵢ ≈ 10)، مناسب برای طراحی سلفها و اینداکتورها در فرکانسهای بالا (250kHz تا 20MHz) میباشد. این هسته دارای اندوکتانس AL معادل 55 nH/N² بوده و گزینهای ایدهآل برای فیلترهای EMI، مدارهای رزونانسی و منابع تغذیه سوئیچینگ است. ساخته شده توسط Micrometals با روکش رنگی قرمز/شفاف
Color code: red/clear
Material: 2
Permeability (µi): 10
AL 100 turns: 55 µH
Frequency range: 0.25 – 20 MHz
Outer diameter (metric): 20.2 mm
Inner diameter (metric): 12.6 mm
Height (metric) : 6.35 mm
Outer diameter (imperial): 0.795 in
Inner diameter (imperial): 0.495 in
Height (imperial) : 0.25 in
ویژگی های محصول
120,000 تومان
هسته فریت توروئیدی T80-2 Micrometals – انتخابی مطمئن برای کاربردهای فرکانسی
T80-2 یکی از هستههای محبوب توروییدی آلیاژی از شرکت Micrometals است که از ماده شماره 2 (Type 2 – Iron Powder) ساخته شده. این نوع هستهها بهدلیل عملکرد مناسب در فرکانسهای بالا، تلفات پایین و پایداری مغناطیسی بالا، برای ساخت سلفها (Inductors)، فیلترهای RF، بالونها، و کویلهای تطبیق امپدانس بسیار کاربرد دارند.
مشخصات فنی کلیدی:
-
نوع هسته: Toroid (دایرهای)
-
جنس: Iron Powder – Type 2
-
رنگبندی: قرمز و خاکی (Red/Beige)
-
قطر خارجی (OD): ~20.3mm (0.8″)
-
قطر داخلی (ID): ~10.2mm
-
ارتفاع: ~6.35mm
-
قابلیت تحمل جریان بالا با اشباع مغناطیسی کم
-
مناسب برای فرکانس کاری: 1 تا 30 مگاهرتز (HF band)
-
µ (نسبت نفوذپذیری مغناطیسی): تقریبی ~10
-
L per 10 turns: حدود 1.2µH
مزایا:
-
مناسب برای ساخت بالون (Balun) و چوکهای RF
-
پایداری دمایی بالا و کمترین تغییر در اندوکتانس
-
شکل توروئیدی برای حداقل نویز مغناطیسی
-
مناسب برای استفاده در مدارهای آماتوری، رادیویی، و سوئیچینگ
-
کیفیت تولید بالای برند آمریکایی Micrometals
کاربردها:
-
فیلترهای فرکانسی (Low Pass, High Pass)
-
سلفهای ورودی/خروجی در منابع تغذیه
-
بالونها و آنبالانسها در مدارات RF
-
مدارهای تقویتکننده، فرستنده و گیرنده
-
پروژههای آنتن HF، رادیو آماتور و تقویتکنندههای قدرت
نتیجهگیری:
اگر در حال طراحی یک مدار فرکانس بالا یا فیلتر دقیق هستید و به دنبال هستهای با تلفات پایین، عملکرد پایدار و کیفیت ثابت میگردید، T80-2 Micrometals گزینهای ایدهآل برای شماست. این هسته نهتنها در کاربردهای حرفهای بلکه در پروژههای DIY نیز عملکردی فراتر از انتظار ارائه میدهد.
