ماژول درایور موتور DRV8874 به نام TDM-8874

ویژگی های محصول

تعداد

+1, +10

190,000 تومان

96 در انبار

خرید پلکانی

تعداد تخفیف (%) Preço
1 - 9 تعداد 190,000 تومان
10+ تعداد 5.26 % 180,000 تومان
x

تمامی قطعات الکترونیکی تامین شده توسط اسپارکی اورجینال و با تاریخ تولید جدید، دارای ضمانت و گارانتی اصالت می باشند (درصورت وجود مشکل و یا غیر اورجینال بودن می‌توانید قطعه را مرجوع کنید)

شرایط ارسال کالا
  • ارسال بین ۱۴ تا ۱۸ روز کاری زمان بر است

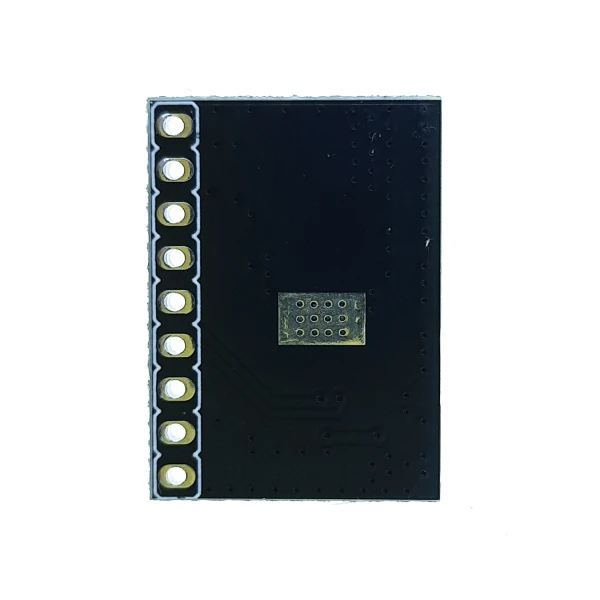

ماژول درایور موتور براش TDM-8874
مبتنی بر آیسی DRV8874

مشخصات:
ولتاژ ورودی تا ۲۵ ولت
جریان خروجی تا ۵ آمپر
ورودی جهت و pwm جهت تنظیم سرعت موتور
دارای خروجی ولتاژ آنالوگ برای اندازه گیری میزان جریان موتور روی پایه cs
دارای خروجی خطا روی پایه Fault
دارای ورودی sleep جهت غیر فعال کردن کلی آیسی

توضیحات فنی:

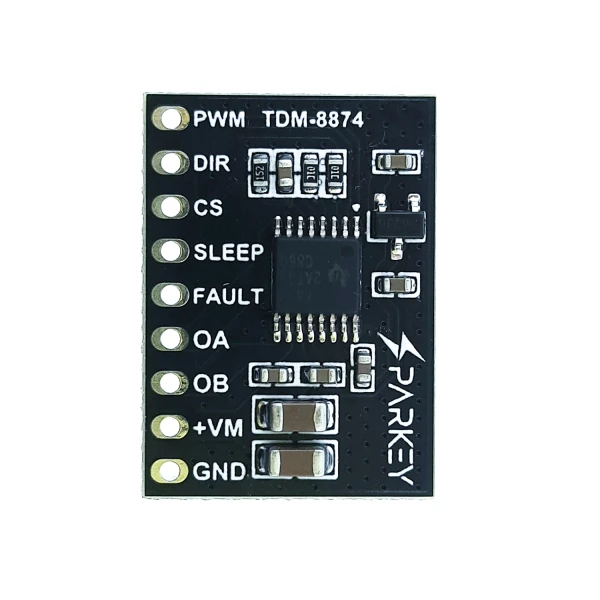

برای راه اندازی اولیه و ساده:
– پایه GND را به منفی منبع تغذیه متصل کنید
– پایه +VM را به تغذیه مثبت ۵ تا ۲۵ ولت متصل کنید
– پایه های OA و OB را به موتور متصل کنید
– پایه PWM را با سیگنال PWM یا با 0 و 1 منطقی تحریک کنید
– جهت تغییر جهت موتور پایه DIR را با 1 منطقی تحریک کنید
(دامنه ولتاژ برای 1 منطقی بین ۲ تا ۵ ولت باشد)
